Pinaputok na pampainit para sa industriya ng petrochemical ay ang pangunahing kagamitan sa thermal sa mga plantang petrochemical, na nagpapataas ng mga likido sa proseso sa mga tiyak na temperatura sa pamamagitan ng pagkasunog ng gasolina. Malawak itong inilalapat sa mga kritikal na yunit tulad ng ethylene cracking, catalytic reforming, at hydrotreating. Ang Tuopu Industry (Jiangsu) Co., Ltd. ay isang propesyonal na tatak ng mga heating furnace at centrifugal casting furnace tubes sa China, na nagsisilbing first-level na supplier para sa SINOPEC, PetroChina, at CNOOC, at isang kwalipikadong supplier para sa Sinochem Group. Ang kumpanya ay nagpapatakbo ng isang malakihang fired heater manufacturing base, isang intelligent na furnace tube production site, at isang roll-on/roll-off dock, na nakatuon sa pagbibigay ng EPC contracting services para sa mga heating furnace sa mga customer sa petrochemical, coal chemical, at oil refinery na industriya sa buong mundo.
Mga Pangunahing Uri at Aplikasyon ng Inhinyero ng mga Petrochemical Fired Heater
Sa mga pasilidad ng petrochemical, ang pinaputok na pampainit para sa industriya ng petrochemical ay inuri sa maramihang mga structural form batay sa mga kinakailangan sa proseso. Ang Tuopu Industry (Jiangsu) Co., Ltd. ay nagpapanatili ng mga mature na solusyon sa engineering at nagsasagawa ng customized na disenyo ayon sa mga detalye ng iba't ibang mga tagapaglisensya ng proseso. Kabilang sa mga pangunahing uri ang mga box-type furnace, cylindrical furnace, at vertical furnace. Sa mga box-type na heater, ang mga likido sa proseso sa mga tubo ng radiant section ay sumisipsip ng init pangunahin sa pamamagitan ng direktang radiation mula sa apoy, habang ang convection section ay naglilipat ng init sa pamamagitan ng flue gas convection. Ang mga cylindrical furnace ay karaniwang nagtatampok ng mga patayong nakaayos na radiant tube, na may ilang mga modelo na gumagamit ng mga helical coil na disenyo na angkop para sa mga installation na limitado sa espasyo.
Mula sa pananaw ng combustion air supply, ang mga disenyo ng engineering ay sumasaklaw sa apat na mode: natural draft, forced draft, induced draft, at balanced draft. Ang sapilitang draft ay gumagamit ng mga tagahanga upang pataasin ang bilis ng hangin at pagbutihin ang paghahalo ng gasolina-hangin; umaasa ang natural na draft sa pagkakaiba ng density sa pagitan ng mga gas sa loob at labas ng tsimenea upang makabuo ng pagsipsip; Ang balanseng draft ay gumagamit ng sapilitang at sapilitan na draft na mga tagahanga para sa tumpak na kontrol sa pagkasunog. Ang Tuopu Industry (Jiangsu) Co., Ltd. ay nakaipon ng malawak na karanasan sa engineering para sa fired heater at pinipili ang pinakamainam na pamamaraan ng bentilasyon batay sa mga kondisyon ng site ng proyekto.
Tuopu Industry Core Product Portfolio
Sinasaklaw ng Tuopu Industry (Jiangsu) Co., Ltd. ang buong industriyal na chain ng fired heater para sa industriya ng petrochemical, kasama ang lahat ng produkto na independyenteng ginawa batay sa praktikal na karanasan sa engineering. Inililista ng sumusunod na talahanayan ang mga pangunahing kategorya ng produkto na aktwal na ibinibigay ng kumpanya:
| Kategorya ng Produkto | Pangunahing Pag-andar | Karaniwang Aplikasyon |
| Ethylene Cracking Furnace | Nabibitak ang naphtha, ethane, at iba pang mga feedstock sa 750-850°C para makagawa ng ethylene at propylene | Mga yunit ng produksyon ng Olefin |
| Hydrogen Generation Reformer | Nagbibigay ng thermal energy hanggang 1000°C para sa natural gas o hydrocarbon steam reforming reactions | Refinery hydrogen supply units |

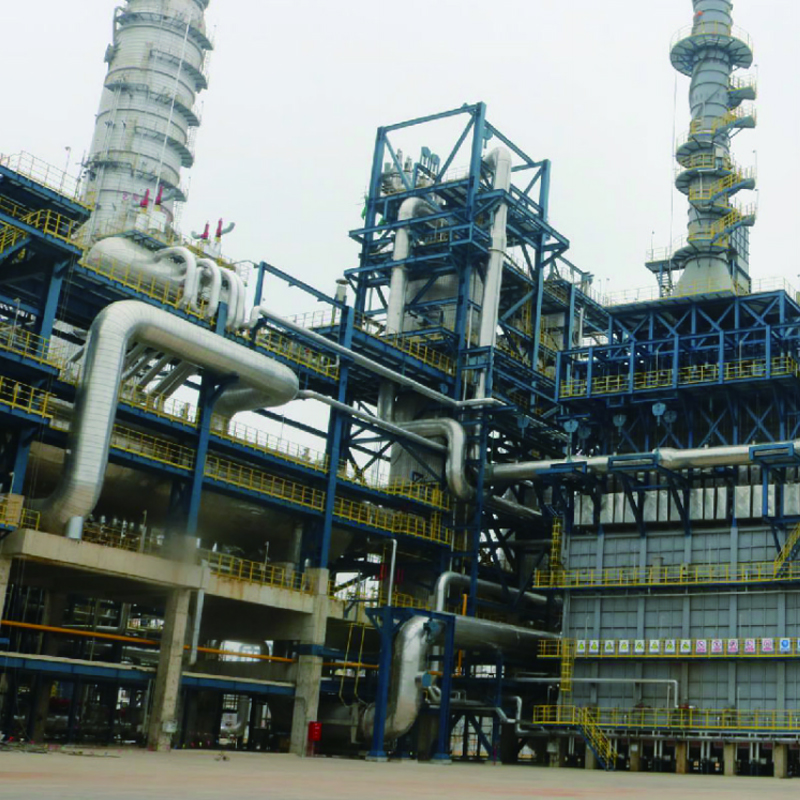

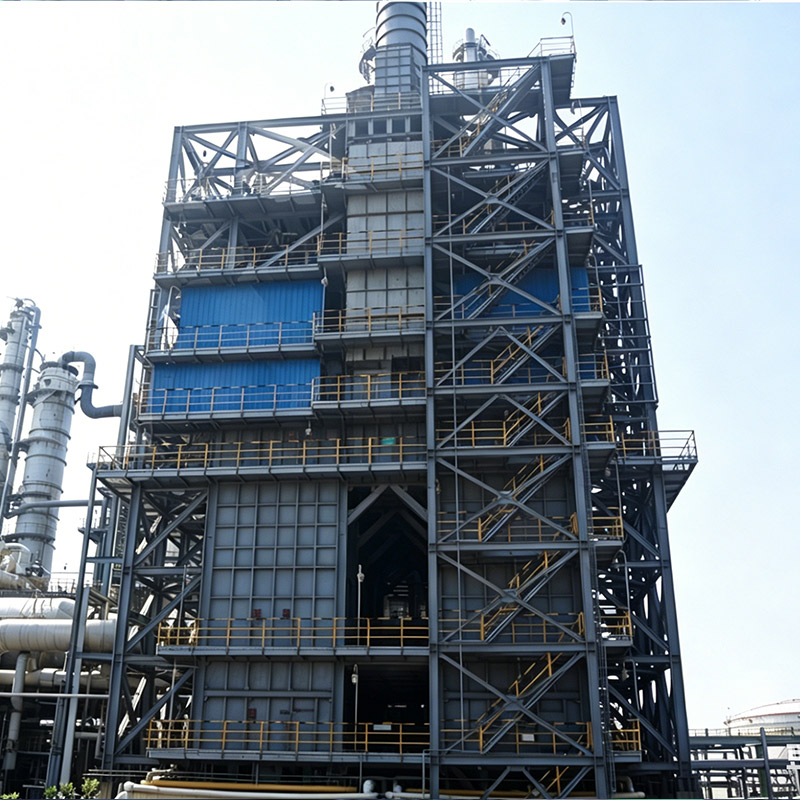

| Styrene Unit Heater | Naghahatid ng matatag na pinagmumulan ng init para sa ethylbenzene dehydrogenation sa proseso ng styrene | Mga pasilidad sa paggawa ng styrene |
| CDU at VDU Heater | Nagbibigay ng paunang thermal energy para sa distillation ng krudo upang paghiwalayin ang iba't ibang fraction | Refinery CDU/VDU unit |
| Four-in-One Reformer | Pinagsasama ang maramihang mga function ng reaksyon upang i-optimize ang thermal efficiency at spatial na layout | Coal chemical at mga halaman ng syngas |
| DRI Reformer Tube Assembly | Nagbibigay ng high-temperature resistant reaction tube assemblies para sa direktang pinababang proseso ng bakal | Mga pag-install ng DRI sa paggawa ng bakal |

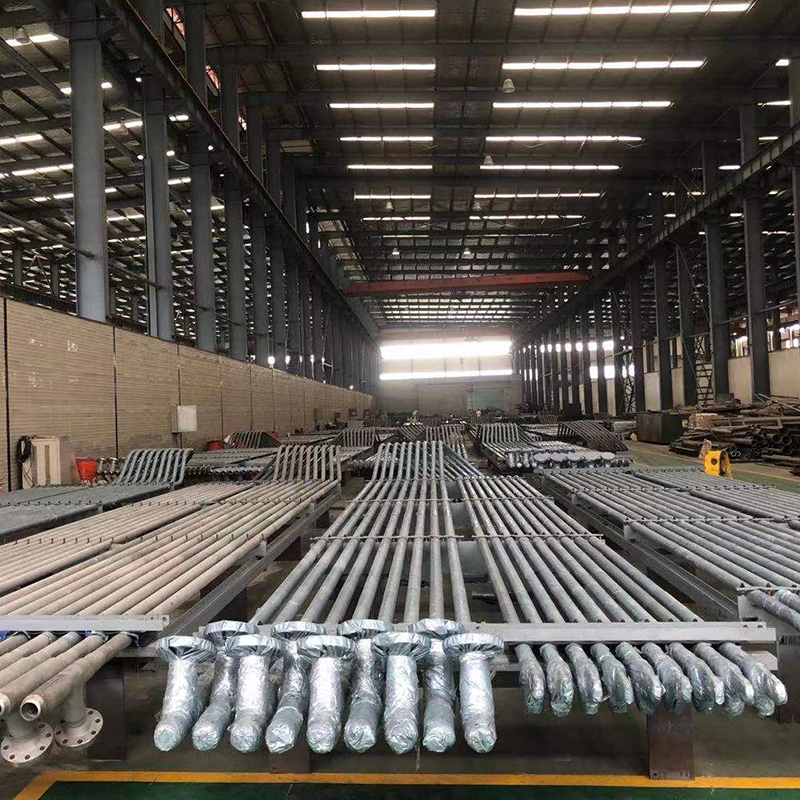

| Ethylene Cracking Tube | Centrifugally cast high-temperature alloy tubes na lumalaban sa matinding thermal cycling | Maliwanag na seksyon ng ethylene cracking furnaces |
| Radiant Coil | Ino-optimize ang radiant heat transfer na kahusayan at namamahagi ng thermal load nang pantay | Maliwanag na mga seksyon ng iba't ibang mga fired heaters |
| Module ng Seksyon ng Convection | Kinukuha ang basurang init mula sa flue gas upang mapabuti ang pangkalahatang kahusayan sa thermal | Tail-end waste heat recovery ng mga fired heaters |

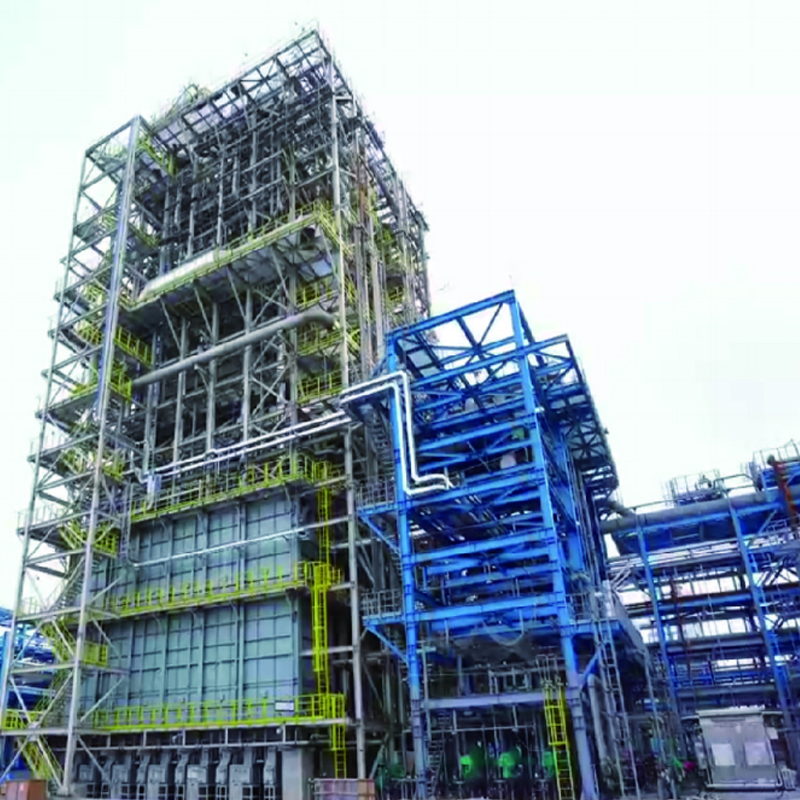

Disenyo ng Engineering at Mga Serbisyo ng EPC para sa Ethylene Cracking Furnace
Ang ethylene cracking furnace ay kumakatawan sa isa sa mga pinaka-technically kumplikadong uri ng fired heater para sa industriya ng petrochemical. Ang Tuopu Industry (Jiangsu) Co., Ltd. ay nagtataglay ng malalim na kadalubhasaan sa disenyo at pagmamanupaktura ng ethylene cracking furnace, na nag-aalok sa mga kliyente ng full-process na EPC para sa mga serbisyo ng ethylene cracking furnace mula sa disenyo ng package ng proseso hanggang sa pagsisimula ng planta.
Sa pagsasanay ng engineering para sa fired heater, ang disenyo ng core ng ethylene cracking furnace ay nakasalalay sa pagpili at pag-aayos ng radiant section coils. Gumagamit ang Tuopu Industry (Jiangsu) Co., Ltd. ng mga centrifugally cast na high-temperature alloy tubes bilang pangunahing materyal para sa radiant section ng ethylene cracking furnace, na nagpapanatili ng mahusay na creep resistance at oxidation resistance sa operating temperature na 750-850°C. Nakumpleto ng kumpanya ang maraming EPC para sa mga proyekto ng ethylene cracking furnace, na nag-iipon ng malaking karanasan sa pagpapatupad ng engineering.
Ang EPC para sa mga proyekto ng ethylene cracking furnace ay nangangailangan ng napakataas na kakayahan sa pamamahala ng proyekto, na kinasasangkutan ng tumpak na koordinasyon sa buong disenyo ng proseso, pagkuha ng kagamitan, pagtatayo ng site, pagkomisyon, at mga yugto ng pagsisimula. Gamit ang sarili nitong manufacturing base at propesyonal na pangkat ng pamamahala ng proyekto, epektibong kinokontrol ng Tuopu Industry (Jiangsu) Co., Ltd. ang iskedyul ng konstruksiyon at mga gastos sa pamumuhunan ng mga proyekto ng ethylene cracking furnace, na tinitiyak ang matagumpay na unang pagsisimula.
Disenyo ng Inhinyero at Mga Kakayahang Paggawa
Ang Tuopu Industry (Jiangsu) Co., Ltd. ay nagtataglay ng mga full-chain na kakayahan na sumasaklaw sa disenyo, pagmamanupaktura, at pamamahala ng konstruksiyon sa engineering para sa fired heater. Ang kumpanya ay nagpapatakbo ng isang malaking-scale fired heater manufacturing base at isang intelligent na furnace tube production line, na nilagyan ng roll-on/roll-off dock para sa pagpapadala ng malakihang kagamitan. Sa pamamahala ng proyekto, ang Tuopu Industry (Jiangsu) Co., Ltd. ay nakakumpleto ng maraming domestic at international petrochemical, coal chemical, at oil refinery projects, na sumasaklaw sa buong proseso mula sa pangunahing disenyo hanggang sa detalyadong engineering.
Ang thermal efficiency ay isang pangunahing tagapagpahiwatig ng pagganap para sa mga fired heaters. Sa pamamagitan ng pag-optimize ng heat load distribution sa pagitan ng radiant at convection section, paggamit ng high-efficiency burner, at pagpapatupad ng waste heat recovery system, ang modernong petrochemical fired heaters ay makakamit ang thermal efficiency na higit sa 85%. Gumagamit ang Tuopu Industry (Jiangsu) Co., Ltd. ng computational fluid dynamics (CFD) simulation sa yugto ng disenyo para i-optimize ang mga pattern ng apoy, na pumipigil sa localized na overheating na dulot ng flame impingement sa mga furnace tube habang binabawasan ang mga nitrogen oxide emissions.
Ligtas na Operasyon at Mga Mahahalaga sa Pagpapanatili
Ang ligtas na operasyon ng fired heater para sa industriya ng petrochemical ay pinakamahalaga. Ang Tuopu Industry (Jiangsu) Co., Ltd. ay mahigpit na sumusunod sa API 560 at iba pang internasyonal na pamantayan sa panahon ng pagpapatupad ng proyekto, tinitiyak na ang disenyo ng kagamitan, pagpili ng materyal, pag-inspeksyon sa pagmamanupaktura, at pag-install ay sumusunod sa mga kinakailangan sa regulasyon. Kabilang sa mga pangunahing hakbang sa kaligtasan ang:
- Proteksyon ng interlock ng Burner Management System (BMS) at Safety Instrumented System (SIS) para maiwasan ang pag-iipon ng gasolina sa firebox
- Pagsubaybay sa furnace tube coking at online decoking technology upang maiwasan ang pagkasira ng heat transfer at pag-init ng tube wall na dulot ng panloob na mga deposito ng carbon
- Multi-point temperature monitoring at flame detection system para sa real-time na pagsubaybay sa kondisyon ng furnace
- Regular na inspeksyon at pagpapalit ng mga refractory na materyales at mga layer ng pagkakabukod upang matiyak ang integridad ng istruktura ng katawan ng pugon
Tungkol sa diskarte sa pagpapanatili, inirerekomenda ng Tuopu Industry (Jiangsu) Co., Ltd..
Mga Madalas Itanong
01
Ano ang mga pangunahing pinagmumulan ng pagkawala ng init sa mga petrochemical fired heaters
Ang pangunahing pagkawala ng init ay kinabibilangan ng pagkawala ng init ng flue gas (nagsasaalang-alang ng 60%-80%), pagkawala ng radiation ng katawan ng furnace, hindi kumpletong pagkawala ng pagkasunog, at pagkawala ng radiation ng pagbubukas. Ang pag-install ng mga air preheater upang mabawi ang init ng basura ng tambutso, pag-optimize ng kapal ng insulasyon, at paggamit ng mababang teknolohiya ng sobrang pagkasunog ng hangin ay maaaring makabuluhang bawasan ang mga pagkalugi na ito.
02
Mga pagkakaiba sa disenyo sa pagitan ng ethylene cracking furnace at conventional fired heaters
Ang ethylene cracking furnace ay dapat magpainit ng feedstock sa 750-850°C sa loob ng napakaikling oras ng paninirahan at mabilis na pawiin ang reaksyon. Samakatuwid, ang radiant section ay gumagamit ng maliit na diameter, short-residence-time na mga disenyo ng coil na may napakataas na pangangailangan para sa pagkakapareho ng pamamahagi ng init ng flux. Nakatuon ang mga conventional fired heaters sa steady-state heat transfer na may medyo nakakarelaks na diameter ng tubo at mga disenyo ng bilis ng daloy.
03
Mekanismo ng coking sa mga tubo ng pampainit at mga hakbang sa pag-iwas
Ang coking ay ang kababalaghan kung saan ang mga hydrocarbon ay pumuputok sa mataas na temperatura upang bumuo ng mga deposito ng carbon na nakadikit sa mga dingding ng tubo, na nagpapababa ng kahusayan sa paglipat ng init at nagiging sanhi ng sobrang pag-init ng dingding ng tubo. Kasama sa mga hakbang sa pag-iwas ang pagkontrol sa naaangkop na kalubhaan ng pag-crack, paggamit ng online na steam decoking na teknolohiya, pagpili ng mga coking-resistant na alloy na materyales, at pag-optimize ng mga proseso ng paggamot sa panloob na ibabaw ng furnace tube.
04
Pamantayan sa pagpili para sa sapilitang draft kumpara sa natural na draft fired heaters
Ang sapilitang draft ay angkop para sa mataas na altitude na mga rehiyon o mga application na nangangailangan ng tumpak na combustion air control, na nagpapagana ng mas mataas na mga rate ng paglabas ng init sa bawat burner. Nagtatampok ang natural na draft ng simpleng istraktura at mababang gastos sa pagpapatakbo, mainam para sa mga pag-install na may matatag na supply ng gasolina at paborableng kondisyon sa kapaligiran. Ang Tuopu Industry (Jiangsu) Co., Ltd. ay nagsasagawa ng mga komprehensibong pagsusuri batay sa altitude ng proyekto, klima, at mga katangian ng gasolina.
05
Mga kalamangan ng EPC contracting mode para sa fired heater projects
Pinagsasama ng modelo ng EPC ang disenyo, pagkuha, at konstruksyon sa ilalim ng isang responsableng entity, na epektibong inaalis ang mga isyu sa koordinasyon ng interface, pinaikli ang mga iskedyul ng konstruksiyon, at kinokontrol ang kabuuang pamumuhunan. Gamit ang sarili nitong manufacturing base at karanasan sa pamamahala ng proyekto, ang Tuopu Industry (Jiangsu) Co., Ltd. ay nagbibigay sa mga kliyente ng mga full-process na serbisyo mula sa process package design hanggang sa plant startup, kabilang ang EPC para sa ethylene cracking furnace projects.
06
Mga kalamangan ng centrifugally cast furnace tubes kaysa sa static casting
Ang centrifugal casting ay bumubuo ng mga tube billet sa pamamagitan ng high-speed rotation sa ilalim ng centrifugal force, na nagreresulta sa pare-parehong microstructure na walang mga shrinkage cavity at porosity, na may pinong istraktura ng butil. Ang mataas na temperatura ng creep resistance at thermal fatigue na performance ay higit na nakahihigit sa mga statically cast tubes, kaya ang mga ito ay partikular na angkop para sa matinding mga kondisyon ng serbisyo tulad ng ethylene cracking furnace.
Konklusyon
Ang fired heater para sa industriya ng petrochemical ay nagsisilbing thermal heart ng mga petrochemical installation, na ang antas ng disenyo nito ay direktang nakakaapekto sa kahusayan sa pagpapatakbo, kaligtasan, at ekonomiya ng planta. Ang Tuopu Industry (Jiangsu) Co., Ltd., na sinusuportahan ng mga kwalipikasyon ng unang antas ng supplier, isang kumpletong base ng pagmamanupaktura, at malawak na karanasan sa proyekto ng EPC, ay nagbibigay ng mga pandaigdigang customer ng mga komprehensibong solusyon mula sa engineering para sa fired heater hanggang sa paggawa ng kagamitan at pagtatayo ng site. Para man sa ethylene cracking furnace, hydrogen generation reformers, o CDU at VDU heaters, ang Tuopu Industry (Jiangsu) Co., Ltd. ay naghahatid ng mga customized na produkto at serbisyo na nakakatugon sa mga internasyonal na pamantayan, kabilang ang propesyonal na EPC para sa ethylene cracking furnace contracting services.
