Pangunahing Kagamitan sa Proseso
A fired heater para sa oil refinery ay ang pangunahing thermal equipment sa mga operasyon ng pagpino ng petrolyo, na naglilipat ng init mula sa pagkasunog ng gasolina upang iproseso ang mga likidong dumadaloy sa mga tubular coil. Nagbibigay ito ng tumpak na kontrol sa temperatura para sa mga kritikal na proseso ng refinery kabilang ang crude distillation, hydrocracking, delayed coking, at catalytic reforming. Ang Tuopu Industry (Jiangsu) Co., Ltd. ay isang propesyonal na tatak ng mga heating furnace at centrifugal casting furnace tubes sa China, na nagsisilbing first-level na supplier para sa SINOPEC, PetroChina, at CNOOC, at isang kwalipikadong supplier para sa Sinochem Group. Ang kumpanya ay nagpapatakbo ng isang malaking-scale fired heater manufacturing base, isang intelligent na furnace tube production facility, at isang roll-on/roll-off dock, na naghahatid ng mga serbisyo sa pagkontrata ng EPC para sa mga heating furnace sa mga customer sa buong industriya ng petrochemical, coal chemical, at oil refinery.
Mga Pangunahing Uri ng Refinery Fired Heater
R
Heater ng Reaksyon
Ang mga heating at catalytic na reaksyon ay nangyayari nang sabay-sabay sa loob ng mga tubo sa 850 hanggang 1000 degrees Celsius, na ginagamit para sa hydrocracking at catalytic reforming.
D
Distillation Heater
Itinataas ang mga hydrocarbon stream sa mga partikular na temperatura nang hindi nagiging sanhi ng pag-crack, na ginagamit para sa krudo na paglilinis at paghihiwalay ng mga aromatic.
Ayon sa mga pamantayan ng API 560, ang mga karaniwang configuration ng heater ay kinabibilangan ng mga vertical cylindrical heaters, cabin horizontal coil heaters, box heaters na may vertical tubes, at helical coil heaters. Ang mga vertical cylindrical heaters ay nag-aalok ng mataas na kahusayan sa paglipat ng init at pare-parehong pamamahagi ng temperatura. Nagtatampok ang mga cabin horizontal coil heaters ng compact na disenyo na may kaunting footprint. Ang mga box heater na may mga vertical na tubo ay nagbibigay-daan sa madaling pag-access sa pagpapanatili. Binabawasan ng mga helical coil heaters ang pagbaba ng presyon at potensyal ng fouling. Ang Tuopu Industry (Jiangsu) Co., Ltd. ay gumagamit ng mga mature na solusyon sa inhinyero at independiyenteng mga pangunahing kakayahan sa paggawa ng produkto upang i-customize ang lahat ng mga uri ng pampainit na ito.
Thermal Efficiency at Optimization
85-92 %
Karaniwang Saklaw ng Kahusayan ng Thermal
60-65 %
Bahagi ng Halaga ng Enerhiya sa Kabuuang Gastos sa Pagpapatakbo
20-25 °F
Pagtaas ng Temperatura ng Pelikula
Doubles Coking Rate
Gumagana ang radiant section sa pinakamataas na temperatura sa loob ng heater, kung saan direktang tinutukoy ng mga temperatura ng tube metal ang buhay ng kagamitan. Kinukuha ng seksyon ng convection ang basurang init mula sa flue gas sa pamamagitan ng mga finned tubes, na nagsisilbing kritikal na salik sa pagpapabuti ng pangkalahatang kahusayan. Ang Tuopu Industry (Jiangsu) Co., Ltd. ay nagbibigay-diin sa pare-parehong pamamahagi ng heat flux sa radiant section at na-optimize ang waste heat recovery sa convection section. Ang coking ay kumakatawan sa pangunahing hamon na nakakaapekto sa mahabang cycle na operasyon. Para sa bawat 20 hanggang 25 degrees Fahrenheit na pagtaas sa temperatura ng pelikula, humigit-kumulang dumodoble ang coking rate. Ang Tuopu Industry (Jiangsu) Co., Ltd. ay nakaipon ng malawak na karanasan sa pag-optimize ng fired heater sa pamamagitan ng malapit na pakikipagtulungan sa East China Institute, Huafu Institute, at Luoyang Institute.
Portfolio ng Produkto sa Industriya ng Tuopu
| Pangalan ng Produkto | Yunit ng Application | Pangunahing Pag-andar |

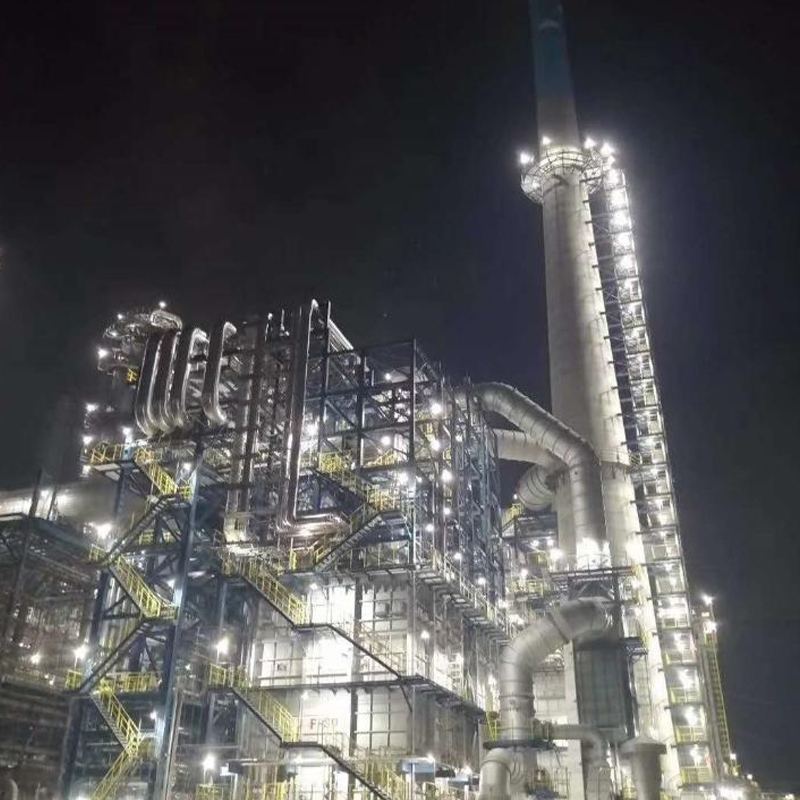

| Fired Heater para sa CDU at VDU | Yunit ng Crude Distillation | Pagpainit ng krudo sa temperatura ng distillation para sa paghihiwalay ng bahagi |
| Hydrocracking Fired Heater | Yunit ng Hydrocracking | Nagbibigay ng mataas na temperatura na pinagmumulan ng init para sa mabigat na oil hydrocracking reactions |
| Residue Hydrocracking Heater | Residue Hydroprocessing Unit | Pinoproseso ang high-sulfur high-metal residue upang mapabuti ang magaan na ani ng langis |

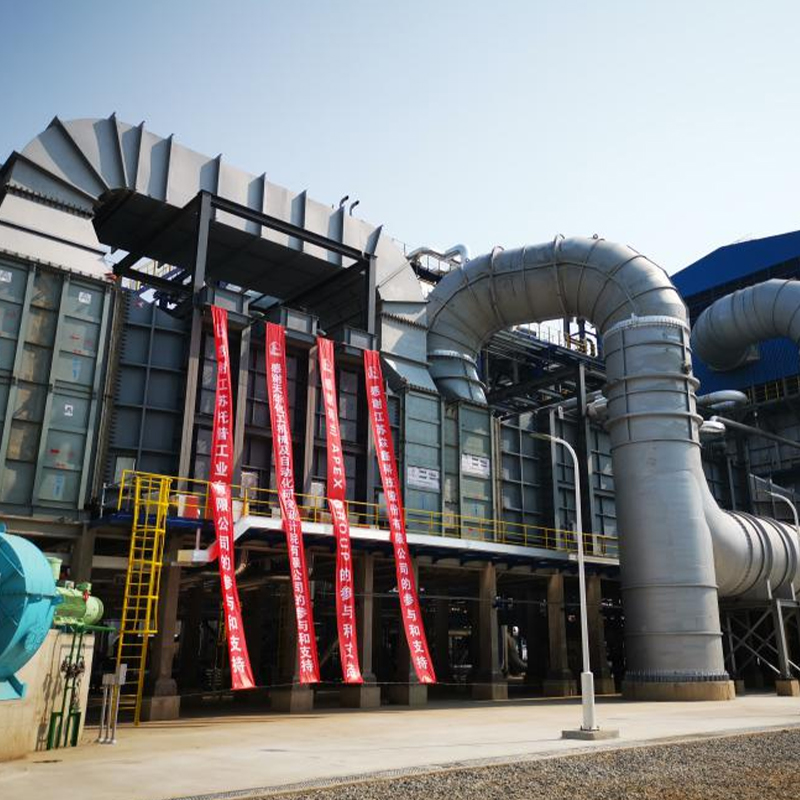

| Hydrogen Generation Reformer | Yunit ng Produksyon ng Hydrogen | Naghahatid ng 1000 degrees Celsius na antas ng init para sa hydrocarbon steam reforming |

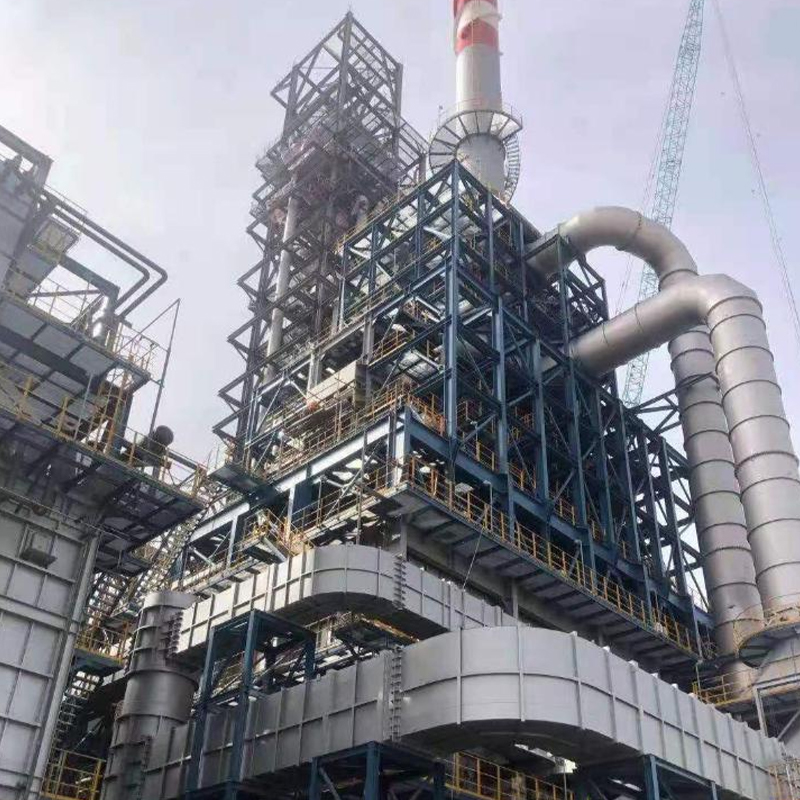

| Four-in-One Reforming Fired Heater | Catalytic Reforming Unit | Pagsasama ng multi-pass reaction heating upang mapabuti ang pagiging compactness ng unit |

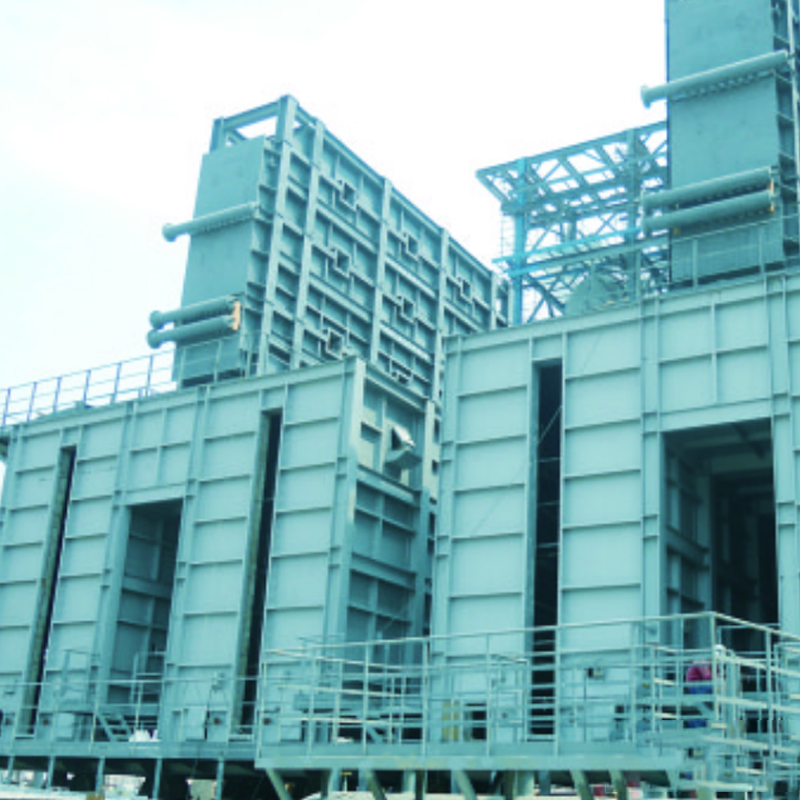

| Naantala ang Coking Heater | Naantala ang Coking Unit | Pag-init ng mabibigat na nalalabi sa temperatura ng pag-crack para sa paggawa ng petrolyo ng coke |

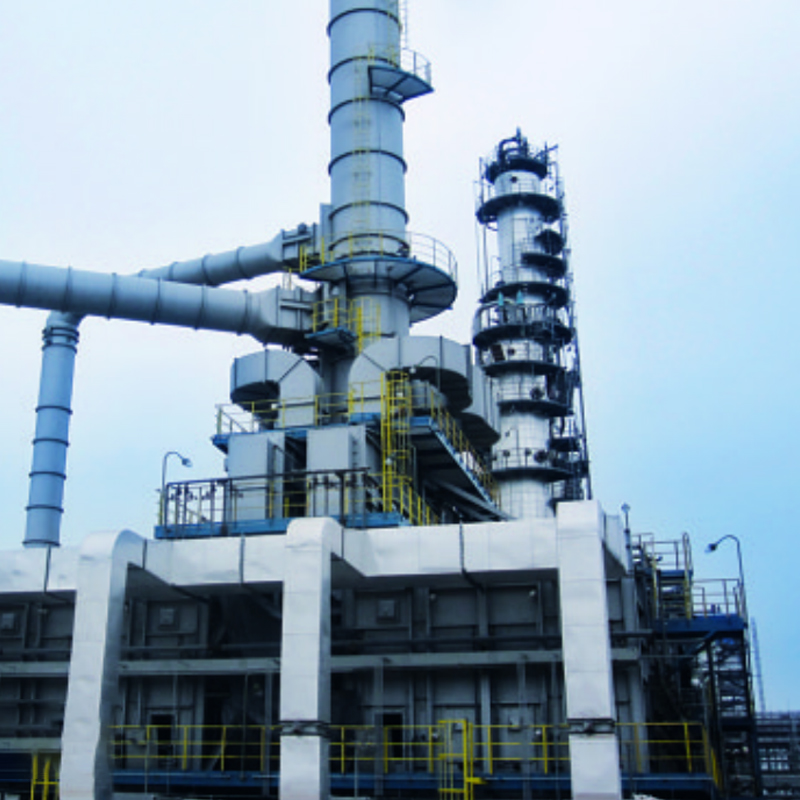

| Heater para sa Visbreaking Unit | Visbreaking Unit | Pagbabawas ng mabigat na lagkit ng langis upang mapabuti ang mga katangian ng daloy |

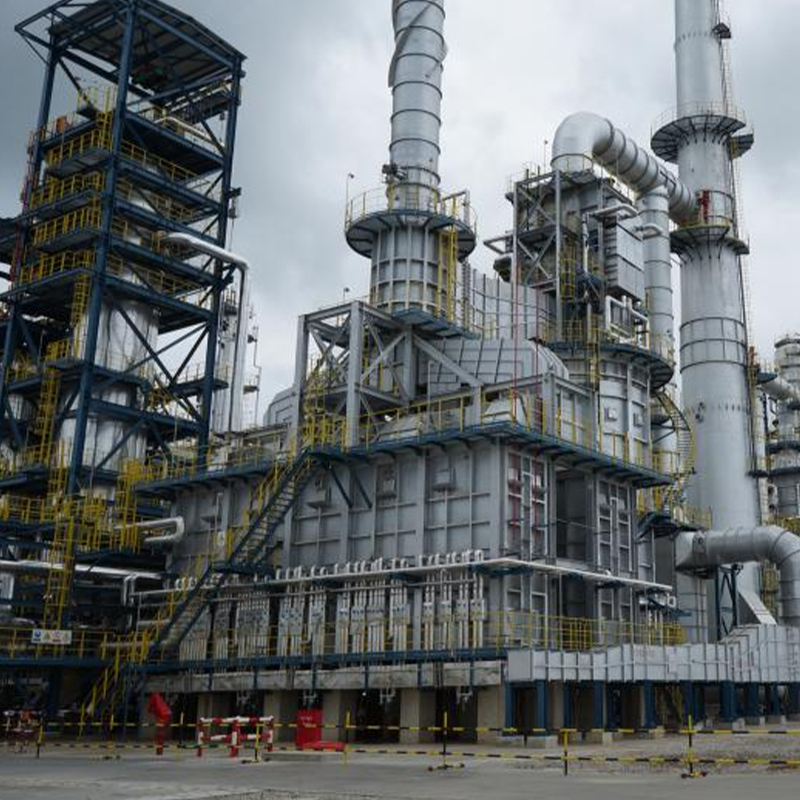

| Diesel Hydrotreating Fired Heater | Diesel Hydrotreating Unit | Preheating feedstock para sa hydrodesulfurization at denitrification reactions |

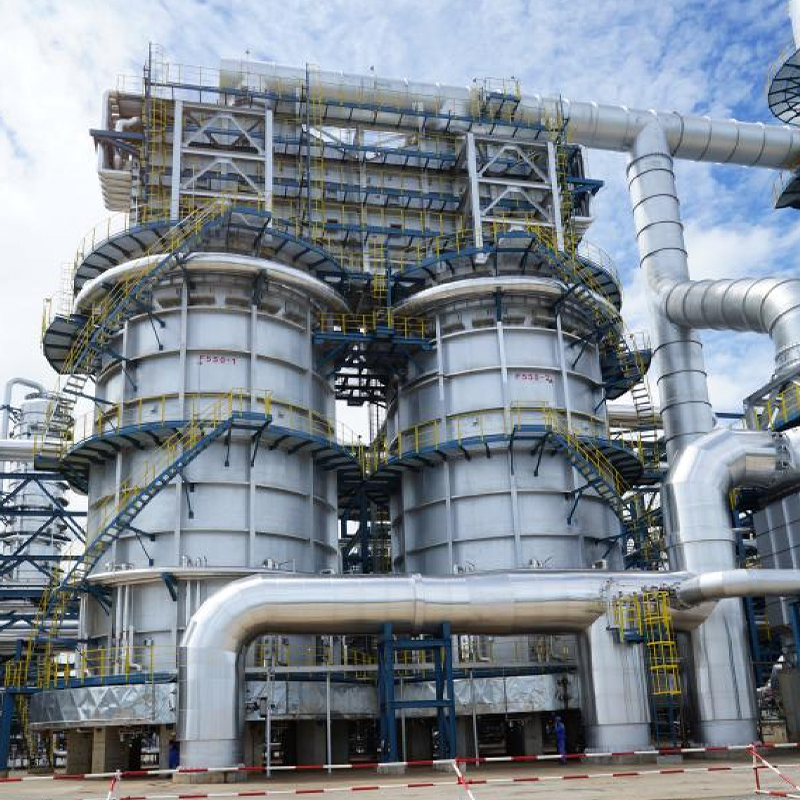

| Xylene Reboiler Fired Heater | Yunit ng Paghihiwalay ng Aromatics | Nagbibigay ng reboiler heat source para sa xylene distillation column |
| Sulfur Incinerator Furnace | Yunit ng Pagbawi ng Sulfur | Pagsunog ng sulfur na naglalaman ng off-gas upang matugunan ang mga pamantayan sa kapaligiran |
Pagpili at Katatagan ng Materyal
01
Maliwanag na Seksyon Tube
HP series centrifugally cast alloy steel tubes, stable sa itaas 950 degrees Celsius, na may mataas na temperatura na creep resistance at anti-carburization
➔
02
Mga Palikpik ng Seksyon ng Convection
Pagbabalanse ng heat resistance na may flue gas corrosion resistance para sa mahusay na waste heat recovery
➔
03
Modular Refractory
Refractory fiber modules, magaan, superyor na pagkakabukod, madaling pag-install, pinapalitan ang mga tradisyonal na brick
Ang Tuopu Industry (Jiangsu) Co., Ltd. ay nagpapatakbo ng isang intelligent na centrifugal casting furnace tube production line, pagmamanupaktura ng mga pangunahing bahagi kabilang ang ethylene cracking tubes at radiant coils na may mahusay na mataas na temperatura na creep resistance at anti-carburization properties. Ang kumpanya ay gumagamit ng modular refractory lining structures sa fired heater na disenyo, na sinamahan ng optimized burner arrangement, upang makamit ang pare-parehong pamamahagi ng field ng temperatura at maiwasan ang pagkasira ng tubo mula sa localized na overheating.
Ligtas na Operasyon at Pagsunod sa Kapaligiran
⚠
Kritikal na Data
Ang bawat isang porsyentong pagtaas sa sobrang ratio ng hangin ay nagpapataas ng pagkonsumo ng gasolina ng humigit-kumulang 0.5 porsyento, na may katumbas na pagtaas sa mga emisyon ng NOx at CO2. Ang Tuopu Industry (Jiangsu) Co., Ltd. ay isinasama ang mga advanced na sistema ng pagkontrol sa pagkasunog sa disenyo ng fired heater, na nakakamit ang dalawahang layunin ng pag-optimize ng combustion at kontrol sa paglabas sa pamamagitan ng tumpak na pagsubaybay sa nilalaman ng oxygen ng flue gas at mga temperatura sa dingding ng tubo.
Sa panahon ng startup at shutdown phase, ang mga fired heaters ay nagpapakita ng pinakamataas na panganib sa kaligtasan sa mga operasyon ng refinery. Ang mga solusyon sa engineering ng Tuopu Industry (Jiangsu) Co., Ltd. ay mahigpit na sumusunod sa mga internasyonal na pamantayan sa kaligtasan, kasama ang maaasahang flame detection, fuel shutoff, at ventilation interlock system upang matiyak ang ligtas na operasyon sa buong buong lifecycle ng kagamitan.
Mga Madalas Itanong
Q1
Anong thermal efficiency ang karaniwang nagagawa ng mga refinery fired heaters
Ang mga modernong refinery fired heaters ay karaniwang nakakamit ng thermal efficiency sa pagitan ng 85 at 92 porsyento. Ang radiant section ay naglilipat ng init sa pamamagitan ng convection at radiation, habang ang convection section ay nagre-recover ng waste heat gamit ang finned tubes. Ang pagpapanatili ng naaangkop na labis na mga ratio ng hangin, regular na paglilinis ng convection section fouling, at pag-optimize ng burner flame geometry ay mga epektibong hakbang.
Q2
Ano ang mga pangunahing sanhi ng coking at kung paano ito maiiwasan
Pangunahing sanhi ang coking ng sobrang temperatura ng tube wall film, mababang fluid velocity, at pinahabang oras ng paninirahan. Ipinapakita ng data ng industriya na sa bawat 20 hanggang 25 degrees Fahrenheit na pagtaas ng temperatura ng pelikula, humigit-kumulang dumodoble ang coking rate. Kasama sa pag-iwas ang pagtaas ng mass velocity upang bawasan ang temperatura ng pelikula, pag-optimize ng steam injection na maaaring bawasan ang coking rate ng humigit-kumulang 16 porsiyento, at paggamit ng small-flame multi-burner arrangement.
Q3
Ano ang mga pangunahing configuration ng pampainit na ginagamit sa mga refinery
Ayon sa mga pamantayan ng API 560, ang mga karaniwang configuration ay kinabibilangan ng mga vertical cylindrical heaters na may mataas na kahusayan at pare-parehong distribution, cabin horizontal coil heaters na may compact structure, box heaters na may vertical tubes para sa madaling maintenance, at helical coil heaters para sa high-viscosity fluids. Ang pagpili ay depende sa mga kinakailangan sa proseso, kundisyon ng site, at badyet sa pamumuhunan.
Q4
Ano ang karaniwang haba ng operating cycle para sa mga fired heaters
Ang mga ikot ng pagpapatakbo ay nag-iiba ayon sa uri ng proseso at feedstock. Karaniwang sumasailalim sa online decoking ang mga delayed coking heaters tuwing 3 hanggang 6 na buwan, na may steam-air decoking humigit-kumulang bawat 12 buwan. Maaaring makamit ng mga krudo na distillation heaters ang mga cycle na 3 hanggang 5 taon. Ang pag-optimize ng mga parameter, pagpapalakas ng pagsubaybay, at napapanahong pag-decoking ay nagpapalawak ng mga operating cycle.
Q5
Anong mga materyales ang karaniwang ginagamit para sa mga tubo ng radiant section
Ang mga radiant section tube ay gumagana sa 850 hanggang 1000 degrees Celsius, karaniwang gumagamit ng HP series na centrifugally cast alloy steel tubes gaya ng HP-50 at HP-Plus. Ang mga materyales na ito ay nagpapakita ng mahusay na mataas na temperatura ng creep resistance, anti-carburization, at oxidation resistance. Ang Tuopu Industry (Jiangsu) Co., Ltd. ay nagpapatakbo ng isang intelligent na centrifugal casting furnace tube production line.
Q6
Paano bawasan ang mga paglabas ng NOx mula sa mga fired heaters
Kabilang sa mga pangunahing diskarte ang pag-install ng mga low-NOx burner na gumagamit ng staged combustion at flue gas recirculation para kontrolin ang mga emisyon na mas mababa sa 30 milligrams kada normal cubic meter, pag-optimize ng combustion air preheat temperature, tumpak na pagkontrol sa sobrang ratio ng hangin, at pagsasagawa ng regular na pagpapanatili ng burner.
Q7
Paano nakakaapekto ang convection section fouling sa pagpapatakbo ng heater
Malaking binabawasan ng convection section fouling ang kahusayan sa paglipat ng init, na humahantong sa pagtaas ng temperatura ng stack at pagkonsumo ng gasolina. Ang fouling layer ay nagsisilbing thermal insulation. Ang regular na paglilinis gamit ang mga steam soot blower ay mahalaga. Ang basang singaw ay nagdudulot ng pinsala sa pagguho, kaya ang pagtiyak sa pagkatuyo ng singaw ay kritikal.
Q8
Ano ang mga bentahe ng EPC contracting para sa fired heater projects
Pinagsasama ng EPC contracting ang disenyo, pagkuha, at konstruksyon sa ilalim ng isang entity ng responsibilidad, na epektibong nagpapaikli sa mga iskedyul at binabawasan ang mga gastos sa pamamahala ng interface. Ang Tuopu Industry (Jiangsu) Co., Ltd. ay nagtataglay ng mga fired heater na kakayahan ng EPC na may malaking manufacturing base at malawak na karanasan sa pamamahala ng proyekto.
Mga Rekomendasyon sa Pagpili
Mga Bagong Refinery Project
Unahin ang mataas na kahusayan, lubos na automated na mga configuration ng heater upang mabawasan ang pangmatagalang gastos sa pagpapatakbo. Ang radiant section ay dapat gumamit ng high-temperature alloy centrifugally cast tubes, ang convection section ay dapat gumamit ng corrosion-resistant finned tubes, at ang refractory lining ay dapat magpatibay ng modular fiber structures.
Revamp Projects
Tumutok sa pagsusuri sa mga potensyal na pagpapabuti ng kahusayan sa enerhiya at mga landas sa pagsunod sa emisyon. Ang pagtatatag ng mga komprehensibong sistema ng pagsubaybay sa temperatura ng dingding, pagsasagawa ng regular na pag-optimize ng combustion na pag-tune, at pagbuo ng mga siyentipikong iskedyul ng decoking ay susi sa pangmatagalang ligtas na operasyon.
Ang Tuopu Industry (Jiangsu) Co., Ltd., sa pamamagitan ng malalim na pakikipagtulungan sa mga kilalang research institute, mga independiyenteng pangunahing kakayahan sa pagmamanupaktura ng produkto, at malawak na karanasan sa engineering, ay nagbibigay sa mga pandaigdigang refinery client ng full-lifecycle na suporta mula sa conceptual na disenyo hanggang sa after-sales service.
