Industriya ng DRI Ang (Direct Reduced Iron Industry) ay kumakatawan sa isang kritikal na segment ng steel metalurgy, na tumutuon sa conversion ng iron ore sa high-purity metallic iron sa pamamagitan ng gas-based o coal-based na mga proseso ng pagbabawas sa mga temperaturang mas mababa sa melting point ng iron. Ang Tuopu Industry (Jiangsu) Co., Ltd. ay isang propesyonal na tatak ng mga heating furnace at centrifugal casting furnace tubes sa China, na nagsisilbing first-level na supplier para sa SINOPEC, PetroChina, at CNOOC, at isang kwalipikadong supplier para sa Sinochem Group. Ang kumpanya ay nagpapatakbo ng isang manufacturing base para sa malakihang fired heaters, isang matalinong lugar ng produksyon para sa mga furnace tube, at isang roll-on/roll-off dock, na nagbibigay ng mga serbisyo sa pagkontrata ng EPC para sa DRI Furnace at Reformer Tube Assembly para sa DRI.
Mga Pangunahing Proseso at Configuration ng Kagamitan sa DRI Industry
Sa loob ng DRI Industry, ang mga proseso ng shaft furnace na nakabatay sa gas ay nagkakahalaga ng humigit-kumulang 75.8% ng pandaigdigang kapasidad ng produksyon, na ang MIDREX at Energiron ang dalawang nangingibabaw na ruta ng teknolohiya. Ang pangunahing proseso ng daloy ay binubuo ng apat na yugto: pagbabawas, reporma, pagbawi ng init, at briquetting. Ang Tuopu Industry (Jiangsu) Co., Ltd. ay nagsu-supply ng DRI Furnace at Reformer Tube Assembly para sa DRI, na mga pangunahing kagamitan sa chain ng prosesong ito, na direktang nakakaimpluwensya sa generation efficiency ng pagbabawas ng gas at sa conversion ng kalidad ng iron ore.
Ang paghahanda ng pagbabawas ng gas ay ang sentral na elemento ng mga proseso ng DRI. Ang natural na gas (karaniwang methane) ay hinaluan ng recycled furnace gas at dumadaloy sa Reformer Tubes na puno ng nickel-based catalysts, kung saan ito ay sumasailalim sa reforming reactions sa mataas na temperatura upang makagawa ng reducing gas na mayaman sa hydrogen at carbon monoxide. Gumagawa ang Tuopu Industry (Jiangsu) Co., Ltd. ng Reformer Catalyst Tubes gamit ang centrifugal casting technology, na may kakayahang makatiis sa operating temperature na lampas sa 900°C at kumplikadong thermal stress cycle, na tinitiyak ang matatag na pagbabawas ng komposisyon ng gas.
| Uri ng Proseso | Reductant | Form ng Reaktor | Global Capacity Share | Karaniwang Saklaw ng Temperatura |
| Gas-Based Shaft Furnace | Natural Gas / Hydrogen | Shaft Furnace | 75.8% | 900–1050°C |
| Rotary Kiln na Nakabatay sa Coal | Non-coking Coal | Rotary Kiln | 24% | 900–1050°C |
| Gas-Based Fluidized Bed | Natural Gas | Fluidized Bed Reactor | 0.2% | Tinatayang 600°C |
| Rotary Hearth Furnace | Coal / Coke | Rotary Hearth Furnace (RHF) | Minor Share | 1250–1350°C |
Ang talahanayan sa itaas ay malinaw na naglalarawan ng pamamahagi ng mga pangunahing ruta ng teknolohiya sa DRI Industry. Ang mga proseso ng shaft furnace na nakabatay sa gas ay nangingibabaw dahil sa kanilang mataas na kahusayan, mababang emisyon, at mga flexible na anyo ng produkto (cold DRI, hot DRI, at hot briquetted iron HBI). Ang Tuopu Industry (Jiangsu) Co., Ltd. ay nagdidisenyo ng linya ng produkto nitong DRI Furnace na partikular para sa mga gas-based shaft furnace at mga nauugnay na reforming system, na sumasaklaw sa kumpletong supply chain mula sa reduction furnace body hanggang sa reformer tube assemblies.
Mga Teknikal na Kinakailangan at Pamantayan sa Paggawa para sa DRI Reformer Tube

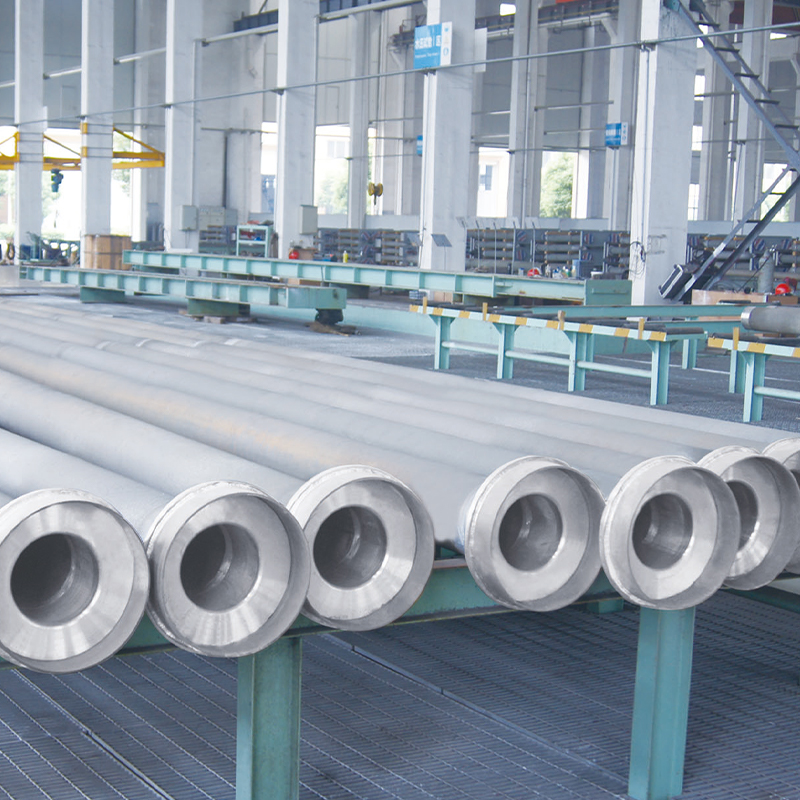

Ang DRI Reformer Tube ay ang pangunahing bahagi ng pressure-bearing sa loob ng reforming furnace, na gumagana sa ilalim ng napakalubhang mga kondisyon: mga panloob na temperatura na lumalagpas sa 900°C, direktang nagliliwanag na pag-init mula sa mga apoy ng pagkasunog sa labas, mataas na panloob na presyon ng gas, at mekanikal na abrasion mula sa mga catalyst bed. Ang Tuopu Industry (Jiangsu) Co., Ltd. ay gumagamit ng centrifugal casting technology para gumawa ng Reformer Catalyst Tubes, isang prosesong nagsisiguro ng siksik na microstructure sa dingding, pinong istraktura ng butil, at makabuluhang pinahusay ang mataas na temperatura na creep resistance at oxidation resistance.
Sa mga tuntunin ng pagpili ng materyal, ang DRI Reformer Tubes ay karaniwang gumagamit ng matataas na nickel-chromium alloys (gaya ng HP at HK grades), na naglalaman ng 25%–35% chromium at 35%–45% nickel, na may mga karagdagan ng niobium, tungsten, titanium, at iba pang trace elements para sa pagpapatibay ng hangganan ng butil. Ang Tuopu Industry (Jiangsu) Co., Ltd. ay nagpapatakbo ng isang matalinong lugar ng produksyon para sa mga furnace tube na nilagyan ng advanced na centrifugal casting equipment at hindi mapanirang mga sistema ng pagsubok, na tinitiyak na ang bawat reformer tube ay nakakatugon sa mahigpit na pamantayan ng kalidad ng industriya ng petrochemical.
Mga Key Performance Indicator ng Reformer Tubes
- Temperatura sa Pagpapatakbo: Panloob na 900–1050°C, temperatura ng pader hanggang 1100°C
- Mga Kinakailangan sa Presyon: Makatiis sa panloob na pagbabawas ng presyon ng gas at catalyst bed weight
- Material Standard: High nickel-chromium heat-resistant alloy, siksik na centrifugal cast na istraktura
- Buhay ng Serbisyo: Karaniwang ikot ng pagpapatakbo humigit-kumulang 8–12 taon
- Proseso ng Paggawa: Centrifugal casting precision machining non-destructive testing
Pangunahing kasama sa mga failure mode ng reformer tubes ang creep deformation, thermal fatigue cracking, carburization embrittlement, at oxide scale spalling. Tinutugunan ng Tuopu Industry (Jiangsu) Co., Ltd. ang mga panganib na ito sa pamamagitan ng mga na-optimize na ratio ng komposisyon ng haluang metal, kinokontrol na mga rate ng paglamig ng casting, at mahigpit na mga protocol ng inspeksyon ng pabrika sa panahon ng disenyo at pagmamanupaktura ng Reformer Tubes. Bilang unang antas na supplier para sa SINOPEC, PetroChina, at CNOOC, ang mga produkto ng kumpanya ay nagpakita ng pangmatagalang matatag na operasyon sa maraming DRI installation.
Structural Design at Engineering Applications ng DRI Furnace

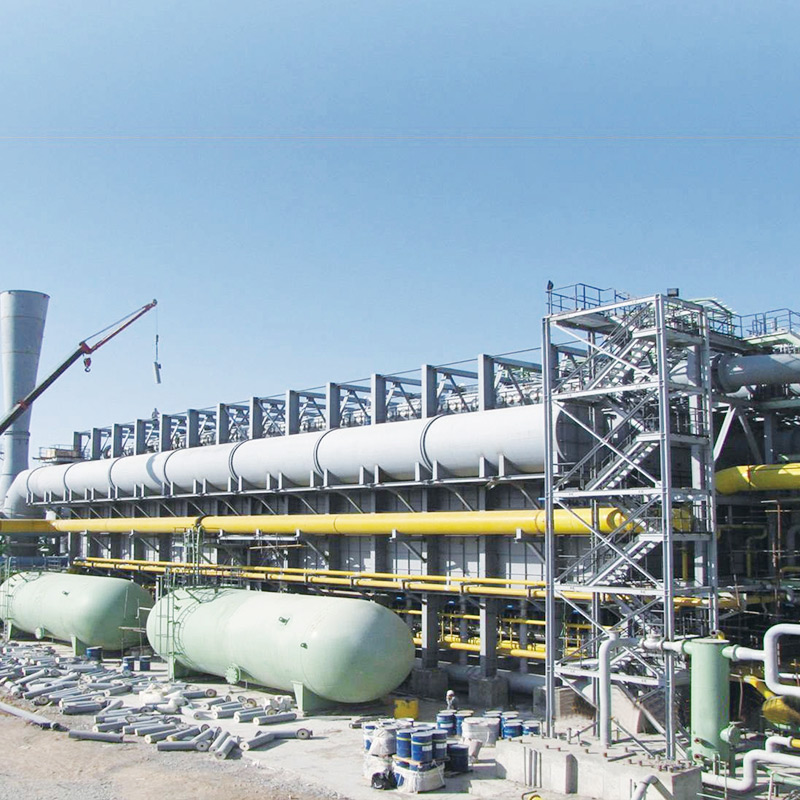

Ang DRI Furnace ay ang pangunahing reactor sa mga proseso ng direktang pagbabawas na nakabatay sa gas, at ang disenyo ng istruktura nito ay direktang nakakaapekto sa kahusayan sa pagbabawas, pagkonsumo ng enerhiya, at rate ng metallization ng produkto. Ang isang tipikal na gas-based na DRI shaft furnace ay binubuo ng isang cylindrical na sisidlan na may linya na may mga refractory na materyales. Ang mga iron ore pellets o lump ore ay sinisingil mula sa itaas at bumababa sa pamamagitan ng gravity, na nakikipag-ugnayan sa pataas na dumadaloy na pampababang gas sa counter-current na paraan upang makumpleto ang reduction reaction. Ang Tuopu Industry (Jiangsu) Co., Ltd. ay nagbibigay ng mga serbisyo sa pagkontrata ng EPC para sa DRI Furnace, na sumasaklaw sa kumpletong daloy ng trabaho mula sa disenyo ng engineering at pagmamanupaktura ng kagamitan hanggang sa pag-install, pagkomisyon, at pamamahala ng proyekto.
Sa pagsasanay sa engineering, ang disenyo ng DRI Furnace ay dapat na komprehensibong isaalang-alang ang mga sumusunod na salik: ratio ng taas-sa-diameter ng katawan ng furnace, pagkakapareho ng pagbabawas ng pamamahagi ng gas, kontrol sa bilis ng pagbaba ng pasanin, at pagiging maaasahan ng mga dynamic na sealing system. Ginagamit ng Tuopu Industry (Jiangsu) Co., Ltd. ang mga mature na solusyon sa engineering at malawak na karanasan sa pamamahala ng proyekto sa konstruksiyon para makapaghatid ng mga serbisyo ng heating furnace EPC para sa maraming domestic at international petrochemical, coal chemical, at oil refinery installation. Kasama sa portfolio ng produkto ang mga ethylene cracking furnace, hydrogen generation reformer, styrene unit heating furnace, CDU at VDU heating furnace, four-in-one na reformer, at higit pa.
| Pangalan ng Kagamitan | Function | Mga Pangunahing Bahagi | Patlang ng Application |
| DRI Furnace | Direktang pagbabawas ng bakal na reaktor | katawan ng baras, matigas ang ulo lining, sistema ng pamamahagi ng gas | Mga plantang DRI na nakabatay sa gas |
| Reformer Tube Assembly | Pagbawas ng gas reforming reactor | Reformer tubes, catalysts, tube sheet, pigtail tubes | DRI reforming system |
| Ethylene Cracking Furnace | Hydrocarbon mataas na temperatura cracking | Mga cracking tubes, radiant section, convection section | Mga halaman ng petrochemical ethylene |
| Hydrogen Generation Reformer | Natural gas steam reforming para sa hydrogen | Reformer tubes, burner, waste heat recovery | Pagpino / paggawa ng kemikal na hydrogen |
| Four-in-One Reformer | Multi-process integrated heating | Maliwanag na seksyon, seksyon ng kombeksyon, mga tubo ng header | Malaking pagsasama-sama ng pagdadalisay-kemikal |
Inililista ng talahanayan sa itaas ang mga pangunahing linya ng produkto ng Tuopu Industry (Jiangsu) Co., Ltd. sa DRI Industry at mga kaugnay na sektor. Mahalagang bigyang-diin na ang kumpanya ay nagbibigay lamang ng mga modelo ng produkto at mga function na tahasang nakalista sa website nito, kabilang ang Reformer Tube Assembly para sa DRI, DRI Furnace, ethylene cracking tubes, radiant coils, convection sections, at iba pa. Ang lahat ng paglalarawan ng produkto ay batay sa aktwal na mga kakayahan sa pagmamanupaktura at karanasan sa engineering.
Mga Trend sa Pag-unlad at Green Transformation sa DRI Industry
Ang pandaigdigang DRI Industry ay sumasailalim sa malalim na berdeng pagbabago. Ang maginoo na natural na gas-based na mga proseso ng DRI ay nagpapakita na ng makabuluhang mas mababang CO2 emissions kaysa sa mga ruta ng blast furnace, habang ang DRI technology na gumagamit ng 100% green hydrogen bilang reducing agent ay itinuturing na pangunahing pathway para sa steel industry decarbonization. Ang mga nangungunang provider ng teknolohiya tulad ng MIDREX ay nakabuo ng mga disenyo ng halaman na may kakayahang lumipat sa pagitan ng mga reductant (natural gas, hydrogen, syngas), na nagrereserba ng mga teknikal na interface para sa hinaharap na ganap na pagbabawas ng hydrogen. Mahigpit na sinusubaybayan ng Tuopu Industry (Jiangsu) Co., Ltd. ang kalakaran na ito, at ang mga disenyo ng DRI Furnace at Reformer Tube Assembly nito ay may kakayahang tumanggap ng iba't ibang pampababang komposisyon ng gas.
Sa mga tuntunin ng sukat ng produksyon, ang flexibility ng disenyo ng mga halaman ng DRI ay kumakatawan sa isa pang makabuluhang kalamangan. Hindi tulad ng tradisyunal na blast furnace–BOF na ruta, na nangangailangan ng minimum na taunang output na humigit-kumulang 2 milyong tonelada para sa economic viability, ang mga planta ng DRI ay maaaring magsimula sa kasing liit ng 0.5 milyong tonelada bawat taon, na bumubuo ng mini-mill steelworks na may electric arc furnaces (EAF). Ginagawa nitong partikular na angkop ang mga ito para sa mga rehiyong may dispersed resources o limitadong natural gas / hydrogen supply. Ang Tuopu Industry (Jiangsu) Co., Ltd. ay nag-aalok ng mga kakayahan sa pagkontrata ng EPC na sumasaklaw sa mga proyekto ng DRI ng iba't ibang sukat, mula sa pangunahing supply ng kagamitan hanggang sa kumpletong paghahatid ng engineering, na may mga magagamit na customized na solusyon.
FAQ
Anong mga materyales ang karaniwang ginagamit sa paggawa ng DRI Reformer Tubes
Ang DRI Reformer Tubes ay kadalasang ginagawa mula sa mataas na nickel-chromium heat-resistant alloys (gaya ng HP at HK grades) gamit ang centrifugal casting technology, upang makatiis sa operating temperature na higit sa 900°C at mataas na internal gas pressure na kapaligiran.
Ano ang pinagkaiba ng DRI Furnace sa mga conventional fired heaters
Ang DRI Furnace ay isang shaft reactor na partikular na idinisenyo para sa direktang pagbabawas ng iron ore. Kasama sa mga tumutukoy na katangian nito ang counter-current na gas-solid contact, mga dynamic na sealing system, at refractory lining, na pangunahing naiiba sa mga conventional fired heaters sa mga prinsipyo ng proseso at structural design.
Ano ang karaniwang komposisyon ng pagbabawas ng gas sa mga proseso ng DRI na nakabatay sa gas
Sa mga proseso ng DRI na nakabatay sa gas, ang pagbabawas ng gas ay karaniwang binubuo ng humigit-kumulang 55% hydrogen at 36% carbon monoxide, na may H2/CO ratio na humigit-kumulang 1.5, na nabuo sa pamamagitan ng catalytic reforming ng natural na gas sa Reformer Tubes.
Ano ang mga pangunahing anyo ng produkto ng DRI
Available ang mga produkto ng DRI sa tatlong pangunahing anyo: cold DRI (CDRI), hot DRI (HDRI), at hot briquetted iron (HBI). Ginagawa ang HBI sa pamamagitan ng pag-compress ng mainit na DRI sa mga high-density briquette para sa ligtas na imbakan at transportasyon.
Ano ang karaniwang buhay ng serbisyo ng isang Reformer Tube
Sa ilalim ng normal na mga kondisyon ng pagpapatakbo, ang Reformer Tubes ay karaniwang may buhay ng serbisyo na humigit-kumulang 8 hanggang 12 taon, depende sa temperatura ng pagpapatakbo, pagbabagu-bago ng presyon, dalas ng pagpapalit ng catalyst, at grado ng materyal ng tubo.
Anong mga serbisyong nauugnay sa DRI ang ibinibigay ng Tuopu Industry
Ang Tuopu Industry (Jiangsu) Co., Ltd. ay nagbibigay ng pagmamanupaktura at supply ng mga pangunahing kagamitan kabilang ang DRI Furnace at Reformer Tube Assembly para sa DRI, gayundin ang mga serbisyo sa pagkontrata ng EPC para sa mga fired heaters na sumasaklaw sa disenyo ng engineering, pagmamanupaktura ng kagamitan, pag-install, pagkomisyon, at pamamahala ng proyekto.
Anong mga pakinabang sa kapaligiran ang inaalok ng proseso ng DRI kumpara sa paggawa ng asero ng blast furnace
Ang mga proseso ng DRI ay kumokonsumo ng humigit-kumulang kalahati ng enerhiya ng mga ruta ng blast furnace at bumubuo ng makabuluhang mas mababang CO2 emissions. Kapag gumagamit ng 100% hydrogen bilang ahente ng pagbabawas, maaaring makamit ang malapit-zero na carbon emissions, na kumakatawan sa isang pangunahing daanan ng teknolohiya para sa berdeng pagbabago sa industriya ng bakal.
Anong mga pakinabang ang inaalok ng centrifugal casting para sa paggawa ng Reformer Tube
Ang centrifugal casting ay gumagawa ng Reformer Tubes na may siksik na microstructure sa dingding, pinong laki ng butil, at walang mga depekto sa pag-urong, na makabuluhang nagpapahusay sa mataas na temperatura ng creep resistance, oxidation resistance, at pressure-bearing capacity kumpara sa mga static na proseso ng casting.
