BAHAGI NG PUNO kumakatawan sa mga pangunahing istruktura at functional na bahagi ng mga industrial fired heater system na naghahain ng petrochemical, coal chemical, at oil refining na industriya. Direktang tinutukoy ng mga sangkap na ito ang thermal efficiency, katatagan ng pagpapatakbo, at buhay ng serbisyo ng mga heating furnace. Ang Tuopu Industry (Jiangsu) Co., Ltd., bilang isang propesyonal na tagagawa ng mga heating furnace at centrifugal casting furnace tubes sa China, ay mayroong first-tier na katayuan ng supplier na may SINOPEC, PetroChina, CNOOC, at qualified na sertipikasyon ng supplier mula sa Sinochem Group. Ang kumpanya ay nagbibigay ng Furnace Replacement Parts para sa ethylene cracking furnace, hydrogen generation reformers, styrene unit heaters, CDU at VDU heaters, four-in-one reformer, at DRI reformer tube assemblies.
Pangunahing Portfolio ng Produkto
Ang Tuopu Industry (Jiangsu) Co., Ltd. ay nagpapatakbo ng isang malakihang pinaputok na base ng pagmamanupaktura ng heater, isang matalinong pasilidad sa produksyon ng furnace tube, at isang roll-on/roll-off dock, na nagbibigay-daan sa mga full-chain na kakayahan mula sa disenyo at fabrication hanggang sa EPC contracting. Ang kumpanya ay mahigpit na sumusunod sa mga pamantayan ng API 560 para sa mga fired heaters sa pangkalahatang serbisyo ng refinery. Ang portfolio ng Fired Heater Parts nito ay sumasaklaw sa apat na pangunahing kategorya:
| Kategorya ng Produkto | Pangunahing Pag-andar | Saklaw ng Application |
| Module ng Seksyon ng Convection | Preheats process fluid sa pamamagitan ng convection heat transfer at binabawasan ang temperatura ng flue gas | Ethylene cracking furnace, hydrogen reformers, atmospheric at vacuum distillation unit |
| Tube Sheet | Sinusuportahan at sini-secure ang mga furnace tube sa ilalim ng mataas na temperatura at mataas na presyon na mga kondisyon | Convection section tube sheets, radiant section tube sheets |
| Manifold | Namamahagi o nangongolekta ng process fluid sa maraming daloy ng daloy upang matiyak ang pare-parehong pamamahagi | Reformer collector tubes, cracking furnace distribution header |
| Serye ng Mga Kagamitan sa Pugon | Mga istrukturang bahagi, matigas ang ulo lining support, at sealing assemblies | Pangkalahatang mga pang-industriya na fired na sumusuporta sa mga sistema |
Mga Teknikal na Essential ng Module ng Seksyon ng Convection

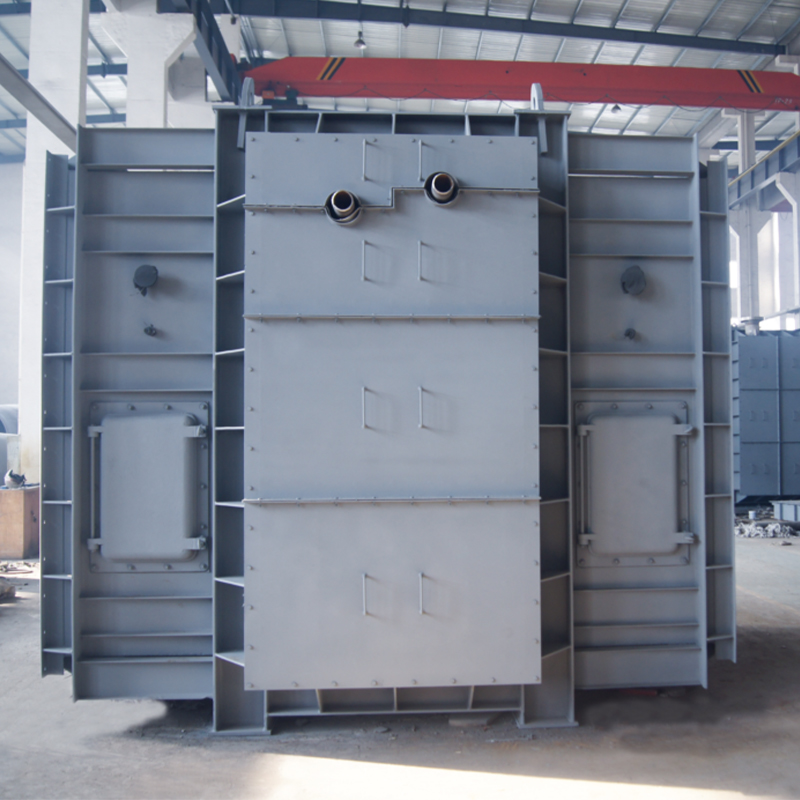

Ang convection section ay nagsisilbing kritikal na heat exchange zone kung saan ang mga flue gas na umaalis sa radiant section ay patuloy na naglilipat ng thermal energy. Alinsunod sa mga kinakailangan ng API 560, ang mga disenyo ng seksyon ng convection ay dapat maglaman ng espasyo para sa dalawang hanay ng mga tubo sa hinaharap at magsama ng mga probisyon para sa pag-ihip ng soot, steam lancing, o mga linya ng paghuhugas ng tubig. Gumagawa ang Tuopu Industry (Jiangsu) Co., Ltd. ng mga module ng convection section na gumagamit ng mga finned tubes o studded tubes upang palawigin ang lugar sa ibabaw ng heat transfer at makabuluhang mapahusay ang thermal efficiency. Tinukoy ng API 560 na ang kapal ng convection tube sheet ay hindi bababa sa 1/2 inch (humigit-kumulang 12.7 mm), na may mga refractory insulation layer na tinitiyak na ang mga panlabas na temperatura ng casing ay hindi lalampas sa 180 degrees Fahrenheit (humigit-kumulang 82 degrees Celsius).
Sa praktikal na mga aplikasyon sa engineering, ang mga convection tube bank ay karaniwang gumagamit ng staggered arrangement na may tube spacing batay sa standard nominal diameter multiples. Ang Tuopu Industry (Jiangsu) Co., Ltd. convection section modules ay malawakang na-deploy sa revamp at greenfield projects para sa mga pangunahing refining at petrochemical enterprises, kung saan ang mga napatunayang solusyon sa engineering ay epektibong tumutugon sa high-temperature sulfidation, fouling corrosion, at iba pang tipikal na mga hamon sa serbisyo.
Pagpili ng Materyal para sa Mga Tube Sheet at Manifold
Ang mga sheet ng tubo ay gumaganap bilang mga istrukturang suporta para sa mga sistema ng tubo ng furnace, na patuloy na gumagana sa mga kapaligirang may mataas na temperatura, mataas na presyon, at kinakaing unti-unti. Nag-aalok ang Cast Steel Tube Sheet ng mahusay na panlaban sa mataas na temperatura na gumagapang at lakas ng istruktura, na ginagawa itong mas pinili para sa mga petrochemical fired na heaters. Ang API 560 ay nagtatatag ng malinaw na mga kinakailangan sa materyal: kapag ang mga temperatura ng disenyo ng suporta ay lumampas sa 1200 degrees Fahrenheit (humigit-kumulang 649 degrees Celsius) at ang fuel vanadium plus sodium content ay lumampas sa 100 parts per million, ang mga suporta ay dapat na sakop ng 50 millimeters ng high-density na castable refractory o gawa mula sa mga espesyal na materyales ng alloy.

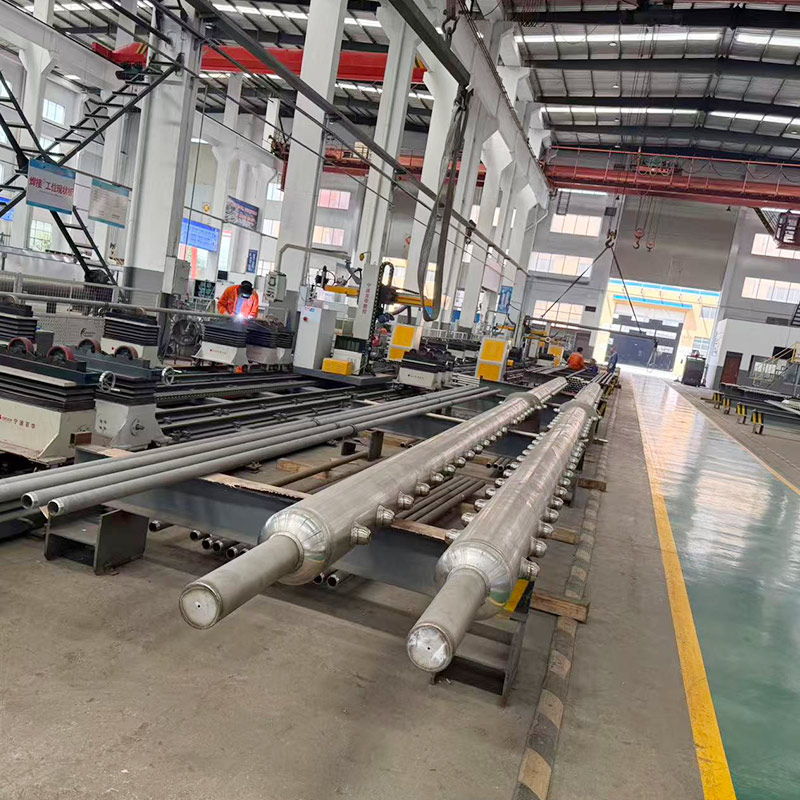

Ang mga bahagi ng Stainless Steel Manifold ay gumaganap ng mga function ng pamamahagi ng likido at pagkolekta sa loob ng mga yunit ng petrochemical. Ayon sa mga pandagdag na probisyon ng API 560 Second Edition, ang mga manifold na matatagpuan sa loob ng mga kahon ng header ay dapat piliin para sa parehong presyon ng disenyo tulad ng mga tubo sa pagkonekta, na may temperatura ng disenyo na katumbas ng pinakamataas na temperatura ng pagpapatakbo ng likido sa lokasyong iyon at hindi bababa sa 50 degrees Celsius. Gumagawa ang Tuopu Industry (Jiangsu) Co., Ltd. ng mga manifold mula sa stainless steel grades kabilang ang 304, 321, 316, at 316L, na may mga panlabas na diameter mula 18 mm hanggang 610 mm at kapal ng pader mula 6 mm hanggang 50 mm, na nagbibigay-kasiyahan sa iba't ibang medium at low-pressure na mga kinakailangan sa pipeline ng transportasyon.
Sistema ng Pagsuporta sa Mga Kagamitan sa Furnace

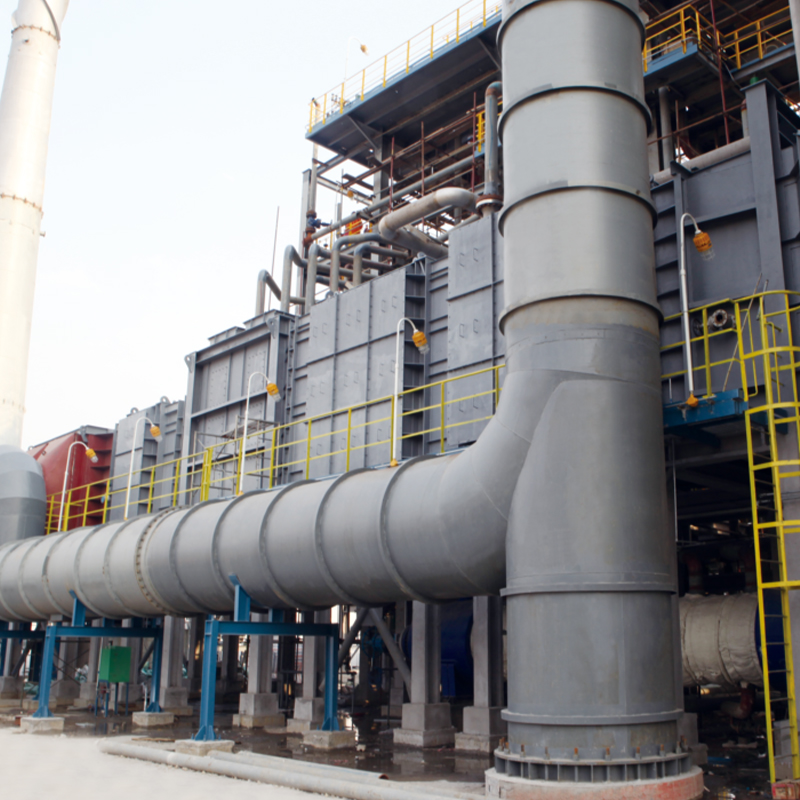

Ang Mga Kagamitan sa Pugon Series ay sumasaklaw sa mga istrukturang bakal na bahagi, refractory lining anchor, expansion joints, sealing assemblies, at access door. Bagama't hindi direktang nakikilahok ang mga accessory na ito sa paglipat ng init, malaki ang impluwensya ng mga ito sa pangkalahatang integridad ng sealing ng furnace, thermal efficiency, at accessibility sa pagpapanatili. Mahigpit na ipinapatupad ng Tuopu Industry (Jiangsu) Co., Ltd. ang mga teknikal na detalye ng API 560 hinggil sa mga kinakailangan ng anchor material (minimum Type 304 stainless steel), expansion joint placement, at refractory construction practices upang matiyak ang pagiging maaasahan ng produkto sa buong ikot ng buhay ng serbisyo.
Ang kumpanya ay nagpapatakbo ng isang intelligent na linya ng produksyon sa loob ng malakihang fired heater manufacturing base nito, na nakakamit ng komprehensibong kontrol sa kalidad mula sa raw material inspection, precision casting, at machining hanggang sa natapos na pagsubok ng produkto. Bilang isang first-tier na supplier sa SINOPEC, PetroChina, at CNOOC, ang Tuopu Industry (Jiangsu) Co., Ltd. ay nag-export ng mga produkto sa mga merkado sa ibang bansa, na nag-iipon ng malawak na karanasan sa pagpapatupad ng proyekto sa mga high-end na application kabilang ang ethylene cracking furnace radiant coils at reformer tube assemblies.
Mga Alituntunin sa Pagpili para sa Mga Bahagi ng Pinapainit na Heater
Kapag pumipili ng Mga Kapalit na Bahagi ng Furnace, ang komprehensibong pagsusuri ng mga kondisyon ng disenyo, katangian ng media, mga siklo ng pagpapatakbo, at mga diskarte sa pagpapanatili ay mahalaga. Ang sumusunod na talahanayan ay nagbubuod ng mga pangunahing sanggunian sa pagpili para sa mga pangunahing bahagi:
| Component | Mga Parameter ng Key Selection | Mga Karaniwang Materyales |
| Module ng Seksyon ng Convection | Lugar ng paglipat ng init, temperatura ng tambutso ng gas, bilang ng hilera ng tubo, uri ng pinahabang ibabaw | Carbon steel, alloy steel finned tubes |
| Tube Sheet | Temperatura ng disenyo, presyon ng disenyo, pattern ng butas ng tubo, allowance ng kaagnasan | Cast steel, hindi kinakalawang na asero |
| Manifold | Rate ng daloy ng likido, rating ng presyon, hanay ng temperatura, kinakaing unti-unti na media | 304 / 316 / 316L hindi kinakalawang na asero |
| Furnace Accessories | Refractory rating, structural loading, mga kinakailangan sa sealing, access sa pagpapanatili | Carbon steel, hindi kinakalawang na asero, refractory na materyales |
Mga Madalas Itanong
01
Ano ang pangunahing pagkakaiba sa pagitan ng mga module ng seksyon ng convection at mga seksyon ng radiant
Ang mga module ng convection section ay umaasa sa convective heat transfer bilang nangingibabaw na mekanismo, na may process fluid na pumapasok sa convection section para preheating bago dumaloy sa radiant section. Gumagamit ang mga nagliliwanag na seksyon ng direktang apoy na radiation para sa pagpainit. Gumagana ang mga seksyon ng convection sa mas mababang temperatura ng flue gas at karaniwang gumagamit ng mga pinahabang tubo sa ibabaw tulad ng mga finned o studded tubes upang mapahusay ang paglipat ng init, habang ang mga radiant na seksyon ay dapat makatiis ng mas mataas na density ng heat flux.
02
Anong mga pakinabang ang inaalok ng cast steel tube sheets kaysa sa welded tube sheets
Nagtatampok ang Cast Steel Tube Sheet ng integral construction na walang mga depekto sa weld, na naghahatid ng mahusay na pagtutol sa mataas na temperatura na gumagapang, na partikular na kritikal para sa mataas na temperatura at mataas na presyon ng mga kondisyon ng serbisyo. Ang mga welded tube sheet ay madaling kapitan ng weld cracking sa ilalim ng matagal na thermal cycling, samantalang ang structural continuity ng cast steel tube sheet ay epektibong nagpapagaan sa mga naturang panganib.
03
Ano ang mga tipikal na aplikasyon ng mga manifold na hindi kinakalawang na asero sa mga yunit ng petrochemical
Ang Stainless Steel Manifold ay malawakang ginagamit sa pamamahagi ng feed para sa mga ethylene cracking furnace, proseso ng pagkolekta ng gas para sa mga hydrogen reformer, at side-draw extraction para sa atmospheric at vacuum distillation units. Ang mga baitang 304 at 316L ayon sa pagkakabanggit ay tumutugon sa pangkalahatang serbisyo ng kaagnasan at media na naglalaman ng chloride sa mga malalang kapaligiran sa pagpapatakbo.
04
Ano ang mga pangunahing kinakailangan sa disenyo ng API 560 para sa mga bahagi ng fired heater
Sinasaklaw ng API 560 ang disenyo ng proseso, disenyo ng combustion, disenyo ng mekanikal, pagpili ng materyal, inspeksyon ng fabrication, at pag-commissioning ng pag-install. Kabilang sa mga pangunahing kinakailangan ang pinakamababang kapal ng tube sheet, refractory lining anchor materials, manifold design temperature margin, convection section expansion provisions, at mga limitasyon sa temperatura ng panlabas na casing.
05
Ano ang karaniwang cycle ng pagpapalit para sa mga fired heater na bahagi
Ang mga cycle ng pagpapalit ay nakadepende sa mga kondisyon ng operating, media corrosivity, at mga kasanayan sa pagpapanatili. Ang mga module ng seksyon ng convection ay karaniwang nangangailangan ng pagsusuri ng inspeksyon tuwing 5 hanggang 8 taon, habang ang mga sheet ng tubo at manifold ay maaaring makamit ng higit sa 10 taon sa ilalim ng normal na mga kondisyon ng pagpapatakbo. Ang mataas na temperatura na sulfidation, carburization, at thermal fatigue ay kumakatawan sa mga pangunahing driver ng pagkabigo; ang regular na hindi mapanirang pagsubok ay epektibong nagpapalawak ng buhay ng serbisyo.
06
Paano matukoy kung kailan nangangailangan ng kapalit ang mga sheet ng tubo
Dapat isaalang-alang ang pagpapalit ng tube sheet kapag nasunod ang mga sumusunod na kundisyon: ovality ng butas ng tubo na lumalampas sa tolerance, sealing surface damage na nagdudulot ng leakage, pagbabawas ng kapal ng pader na lumalampas sa corrosion allowance, o crack propagation na umaabot sa kritikal na sukat. Inirerekomenda ng Tuopu Industry (Jiangsu) Co., Ltd. ang pagsasagawa ng ultrasonic kapal ng pagsukat at penetrant testing sa panahon ng taunang pagsasara ng maintenance.
